引言
連接結構問題時產品設計中一個重要的問題。構成產品的各個功能部件需要以各種方式連接固定在一起形成整體，以完成產品的設計功能。滿足外觀造型設計的產品外殼，通常也是由底蓋，主體框架等部件組成，需要連接固定形成一個整體。因此有必要對產品設計中連接結構問題進行探討。

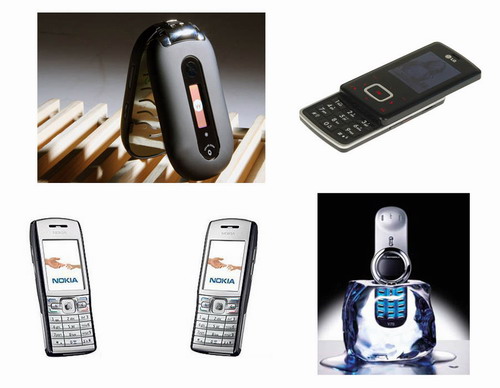

（三個品牌的四款手機在屏幕和鍵盤之間采用了不同的連接結構方式，使得這四款手機出現了不同的造型和使用方式。）
一，相關名詞解釋
“連接”在光明日?qǐng)?bào)出版的《辭�！分械慕忉屖牵骸埃�1），相互銜接，相連；（2），使相連。”從中我們可以看出連接可以是兩個物體相互銜接，也可以是使兩個物體相連�！敖Y(jié)構”在《現代漢語規范辭典》中的解釋是：“構成事物整體的各個部分及其搭配，組合的方式;建筑上受力的構件。”在平常生活中，有很多連接現象。電視與遙控器之間的可以是連接，電話可以把異地的親人朋友連接起來，整個地球可以被網絡連接在幾臺電腦前……從產品設計的角度，可以將“連接”解釋為部件之間的銜接方式�！敖Y(jié)構”也可以從功能、位置、材料等角度分為支撐結構、折疊結構、箱體結構等。在這里，我們要研究的連接結構是產品造型中的連接結構。
二，連接結構的分類

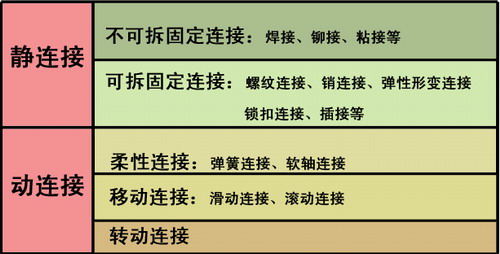

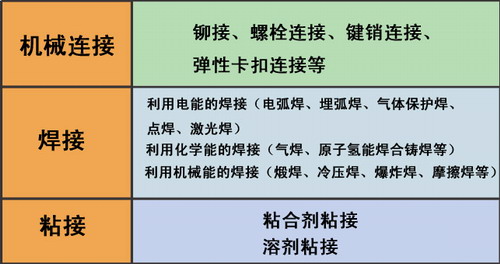

按照不同的分類標準，連接結構可以分為不同的形式。按照不同的連接原理，可以分為機械連接結構、粘接和焊接三種連接方式；按照結構的功能和部件的活動空間，可以分為動連接和靜連接結構。如下面二圖所示。
三，從產品形態的角度分析產品設計中動連接結構和靜連接結構的應用
產品設計是技術與藝術相結合的產物。缺少了技術支撐，產品華而不實，是一種空想；如果只是偏向技術，則又失去了工業設計的特色。當前的一些相關書籍中，對連接問題的研究是比較成熟的。在橫向上對各種連接結構方式，在縱向上對某一類材料比如塑料或金屬等的連接方式都作了比較詳盡的介紹。但是他們的研究是偏向于對機械設計和工程設計方面的介紹。從產品設計的角度對連接結構的研究則很少。因此，如果從產品形態的角度對連接方式進行分析總結，對各種連接結構的特點，應用角度進行歸納，那對設計師進行產品造型是非常有參考作用的。在對現有產品進行歸納總結之后，我們把動連接中的經常出現的現象歸納為：移動、鉸接、風箱形；對靜連接結構中經常出現的現象歸納為組裝、手風琴、夾、鎖扣、插接、榫接等。下面分別對它們進行分析介紹。
3.1動連接在設計中的應用分析
3.1.1移動
種類：移動連接結構
原理：構件沿著一條固定軌道運動。軌道可以是空間或者平面曲線。最常用的軌跡是直線。
側重點：移動的可靠性、滑動阻力的設置，運動精度的確定。
應用范圍：抽屜、滑蓋手機、滑動鋸和拉桿天線的伸縮結構等
設計實例分析：

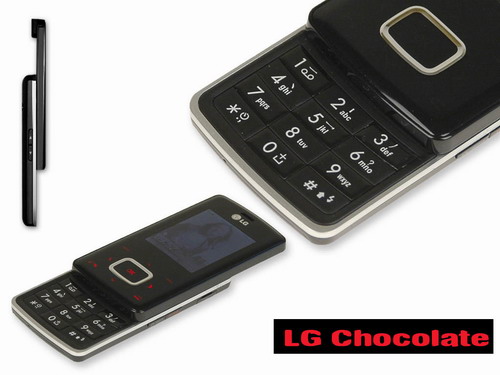

產品名稱：Chocolate滑蓋手機
制造商：韓國ＬＧ公司
分析：Chocolate手機的屏幕和鍵盤之間采用了移動連接結構。針對這種款式的特點�；w上的按鍵采用新式電容觸控式感應器，以類似iPod的觸控方式，使得手機按鍵不僅可以獲得完全與眾不同的按鍵使用感受，而且更可免去了一般使用者覺得按鍵觸感不佳的問題。在實際使用中，滑蓋上的9個按鍵全部采用人體紅外感應，沒有按鍵觸感，只需用手指遮擋相應功能鍵的紅色燈即可操作，富有未來科技感。滑蓋上新的按鍵形式的設計正是針對移動連接結構而采取的應對典范�！ �

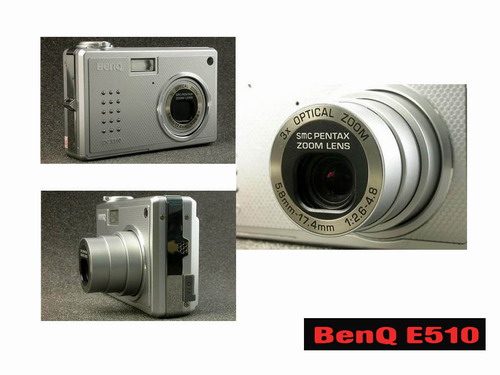

產品名稱：BenQ E510數碼相機
制造商：明基公司
分析：該款相機的一個亮點是采用了“賓得鏡頭”�！百e得”擁有獨特的滑動式鏡頭設計，伸縮鏡頭的優點是成像有保證，崎變相對來說也較小。在不損失成像質量的情況下有效減小機身厚度由于使用了滑動鏡頭技術，所以鏡頭縮回機身之后的厚度明顯減小。鏡頭伸出后的長度，超出了機身的厚度。

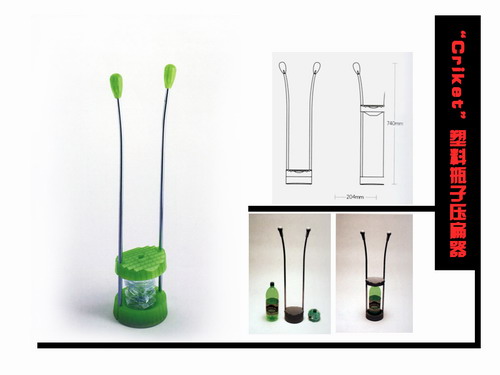

產品名稱：“Criket”塑料瓶子壓扁器
設計師：朱麗安.布朗（英國）
制造商：Rexite S.p.A.，Cusago（MI），Italy
分析：這是一款高科技下制作的低技術工具。塑料瓶子壓扁器基本上由兩個部分（頂部和基座）組成的。用法是把空塑料瓶子放在基座上，用腳向下踩壓扁器上部的滑塊，使其沿著鋼管向下滑動，并且靠金屬管頂部的塑料把手穩住自己。瓶子壓扁后，垃圾容量可以大大減少。很明顯，這又是一個應用滑動連接結構的優秀設計。簡潔的外形設計，使用的簡單，滑動連接結構的巧妙運用，使得我們?yōu)樽约菏且晃辉O(shè)計師而驕傲。

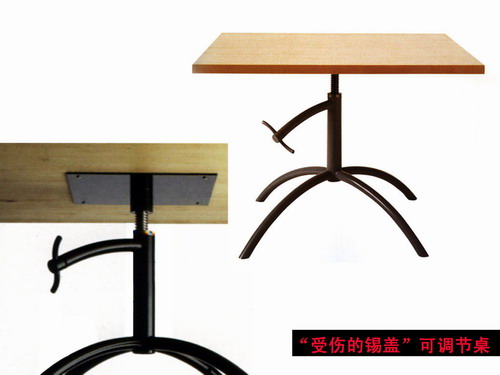

產品名稱： “受傷的錫蓋”可調節桌
設計師：朱納斯.林德沃爾（瑞典）
分析：此款桌子選材簡單——金屬與木材。座在桌旁的人用膝蓋即可通過一個螺釘結構使桌面旋轉為一個需要的高度。很像有的辦公室里的可調節座椅。桌子的支撐桿以螺紋式移動軌道實現桌面和支撐角的連接并起到調節高度的作用。

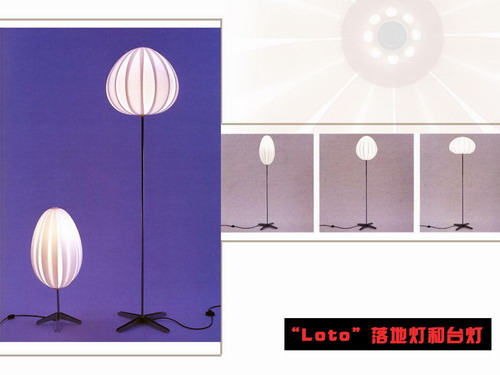

產品名稱：“Loto”落地?zé)艉团_(tái)燈
設計師：古利艾爾莫.伯奇西（意大利）
分析：由兩種不同的卵形聚碳酸酯塑料片與上下兩個塑料 套環相連接，構成一個燈罩。燈罩的形態可以隨著塑料套環在燈桿中的上下移動而改變。這種可變的結構。市傳統落地?zé)舻慕Y(jié)構與富于想象力的燈罩的有機結合。移動導軌的功能除了使燈具的高低變化之外，還可以使燈罩的外形也隨之改變，這真是有趣之極。這也是各種連接結構綜合應用的結果。
3.1.2鉸接
種類：轉動連接結構
原理：一般來說，用鉸鏈把兩個物體連接起來叫鉸接。這是一種常用的機械工業結合方式。常用于連接轉動的裝置。以使門、蓋或其它擺動部件可以借以轉動。傳統的鉸鏈由兩個或多個移動的金屬片構成�，F(xiàn)代的鉸鏈由可以重復彎曲的單一塑料片制成 。
側重點：轉動軸的相關結構設計。
應用范圍：汽車門的鉸鏈、大鐵門、腳蹬子車輪等等
設計實例分析：

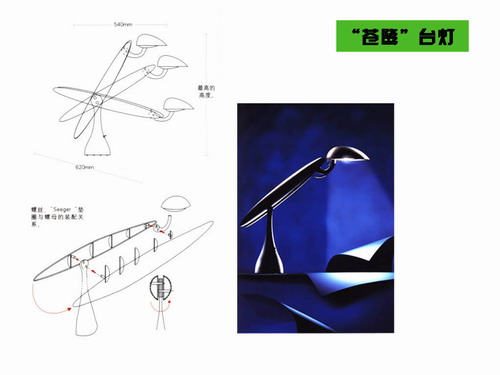

產品名稱：“蒼鷺”臺燈
設計師：Isao Hosoe（日本）
制造商：Luxo Italiana S.p.A..,Presezzo（Bergamo），Italy
分析：這款仿生設計從1994年投產到現在一直很受人喜歡。實在難能可貴。大家對這個設計已經十分熟悉了，現在從連接結構的角度分析這款燈具。它的成功是設計師和工廠的技術人員一起努力的成果。這盞燈最為獨特的特點就是雖然高度發生變化，但燈頭始終和桌面平行，而這一點恰恰就是因?yàn)閼?yīng)用了平行四邊形機構。如果產品設計師對這些基本的機構概不了解或者沒有鉸鏈連結結構，這些優秀的作品恐怕就不會產生。

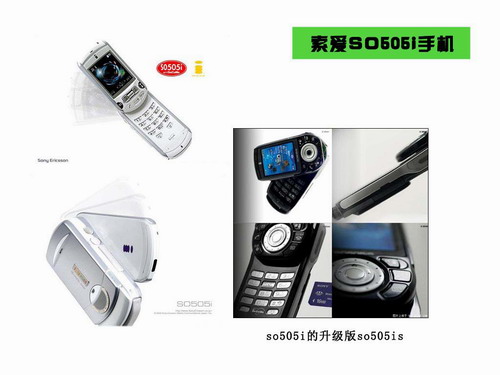

產品名稱：索愛SO505i手機
制造商：索尼愛立信移動通信公司
分析：由索尼愛立信移動通信公司生產的SO505i手機配置130萬有效像素。采用了不同于原折疊式手機的獨特旋轉結構——側旋式設計。不再像過去那樣把液晶部分折疊過來，而是以飛梭旋鈕部位為軸，通過將電話按鍵部分自右向左旋轉180度，把機身收起來。 即使在折疊狀態下，液晶顯示屏也顯露在外面，最適于欣賞待機畫面。另外，由于配備了包括飛梭旋鈕在內的基本操作按鈕，因此在折疊狀態下也能夠閱讀郵件，或者通話。

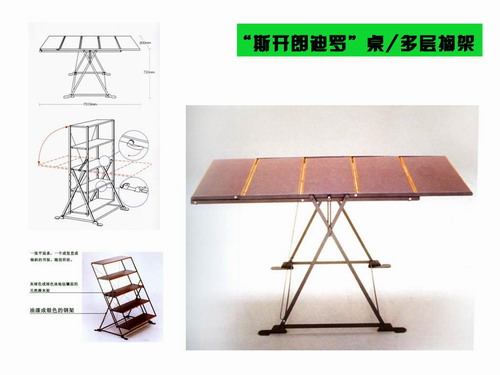

產品名稱：“斯開朗迪羅”桌/多層擱架
設計師：阿奇爾.卡斯蒂格林里（意大利）
分析：這張靈活多變的桌子/擱物架是由意大利一位聲望很高的設計師阿奇爾.卡斯蒂格林里在65歲“高齡”的時候設計的一件天才之作。桌子通過操縱一個“松開——鎖住”的杠桿來實現向擱物架的輕松轉換。既是一件實用的家具也是一件有點怪異的奇特物品。 而設計師在設計領域默默耕耘的精神，值得所有設計師學習，讓我們向偉大的卡斯蒂格林里致敬。他不是一個人在戰斗，他代表所有意大利的設計師。
（未完待續，敬請關注�。�
作者單位：北京理工大學設計藝術學院 麥燕來
|
