蠶繭大廈是一座校舍建筑，外形酷似蠶繭，采用鋼架結構，以獨特的造型結構吸引分解外來沖擊力，從而保障自身的穩固性。蠶繭大廈的創新性外形和一流的立面設計處處體現了獨特的魅力，因而贏得了Emporis年度天樓獎。
日本東京的摩天大樓鱗次櫛比，日新月異的街頭風貌聞名世界，來自全世界的建筑大師都在這里盡顯示身手，展示著建筑藝術源源不斷的創造力。而今年4月正式投入使用的蠶繭大廈堪稱東京建筑中最具魅力的摩登大樓了。
蠶繭大廈是一座校舍建筑，外形酷似蠶繭，采用鋼架結構，里面共有三個學校：東京時尚學校（ModeGakuen）、東京IT數碼學校（HAL Tokyo）和醫護理學校（Shuto Iko）。大廈可以容納1萬名左右的師生同時進行教學活動，里面三塊矩形的教室區圍繞著內核旋轉120度角。從1層到50層，這些矩形教室區以曲線排列，電梯安裝在內核中， “學生客廳”位于教室之間，面朝東、西南和西北三個方向，橢圓的外形纏繞在鋁制幕墻內，從外面看就像一個巨大的人造蠶繭。
這座高達203.65米的超高校舍建筑地上有50層，地下2層，建筑面積3541平方米。這是由日本頂級建筑大 師丹下健三(Kenzo Tange)的建筑設計事務所設計的，其靈感來自“蠶繭”，不僅外形具有蠶繭的形態，其間架結構也吸收了蠶繭的諸多優點。
現代鋼筋混凝土建筑對抗地震的辦法大多是硬碰硬，通過加深地基、加強材料的堅固性和結構的穩固來保障大廈的安全。而蠶繭大廈卻展示了一種另類思維——以柔克剛，以獨特的造型結構吸引分解外來沖擊力，從而保障自身的穩固性。蠶繭大廈的創新性外形和一流的立面設計處處體現了獨特的魅力，因而贏得了Emporis年度天樓獎。

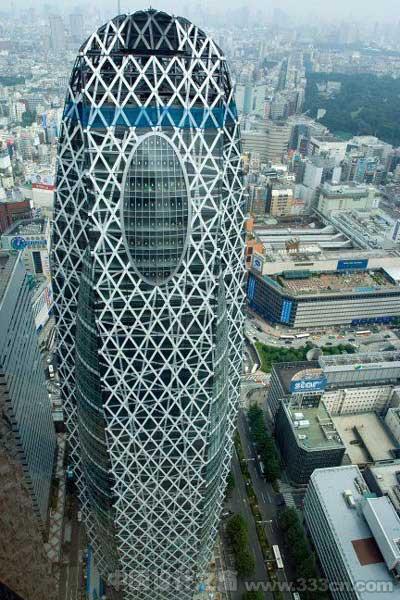

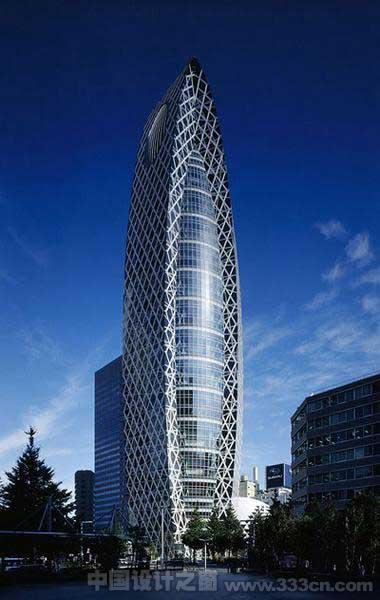

蠶繭大廈的外觀
蠶繭大廈共兩部分，分別由50層的塔樓和底部6層圓形商業會展大廳組成。塔樓由3面鋼架結構包圍處于中央位置的“內核”，主體框架是鋼鐵斜格結構，其表層還且一層與主體鋼架結構沒有關系的外掛護網。當外力作用于這種斜格結構時（如圖6），大廈產生搖擺，這時從一個支點承受的沖擊力會被分散到上下左右的各個支點中，整個大廈的承受的外力就分散開了，晃動也隨之被吸引。這種結構不但可以提高抗震的強度，對于風力所引起的晃動也能有效吸收。
塔樓高達200多米，對于大廈頂部的人來說，一旦發生意外是不容易逃生的。為此，大廈頂部還特別設計了一個可開閉的緊急援救平臺，用于直升飛機進行救援活動。這個平臺平時處于關閉狀態，一旦有需要，只需要7分鐘就可以要打開。但平臺可承受的重量不多，直升飛機不能降落在這個平臺上，只能進行懸空救援。
支撐大廈的獨特間架結構
塔樓的地基結構很堅固，先由36根直徑2.5米長16米的樁基打入地下深處，其上鋪有1米厚的基礎墊層，在基礎墊層上面，正對塔樓地下的混凝土有3.8米厚。
塔樓從3個方向被主體鋼架斜格所包圍，這3個主體鋼架只在大廈的上部連成一體，而在下部則是分開的，三足鼎立于地基之上。這個設計獨特的外殼使大廈有了很高的建筑強度，外殼包圍的“內核”結構的中間部分則連接著可以吸引橫向晃動作用的油壓減震器裝置。因外力引起的晃動，大約有30%可以被這一裝置所吸引，其它70%會被包括地基地內的其它建筑構件吸收。
蠶繭大廈獨特的設計與各種現代建筑技術的應用，確保了整夜建筑的安全性與實用性。
